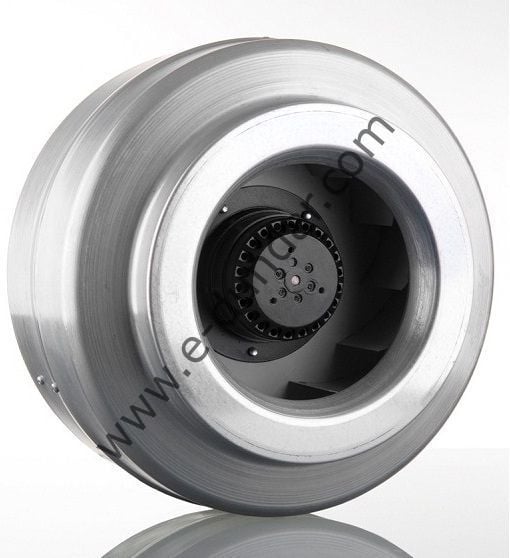

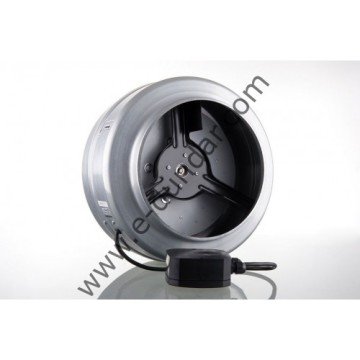

Dündar CK 12 E1 Kanal Fanı
|
MODEL |
Gerilim (V) |
Güç (W) |
Devir (r.p.m.) |
Debi (m3/h) |
Ses (db(A)) |
Ağırlık |
|
CK 10 E1 |
230 V ~ 50 Hz. |
90 |
2700 |
250 |
45 |
3.8 |
|
CK 12 E1 |
230 V ~ 50 Hz. |
95 |
2650 |
350 |
46 |
3.95 |
|
CK 15 E1 |
230 V ~ 50 Hz. |
130 |
2400 |
550 |
48 |
4.98 |
|
CK 16 E1 |
230 V ~ 50 Hz. |
135 |
2400 |
600 |
50 |
4.82 |
|
CK 20 E1 |
230 V ~ 50 Hz. |
140 |
2500 |
950 |
53 |
5.3 |
|
CK 25 E1 |
230 V ~ 50 Hz. |
165 |
2200 |
1250 |
55 |
5.52 |
|
CK 31 E1 |
230 V ~ 50 Hz. |
240 |
2400 |
1800 |
59 |
6.3 |

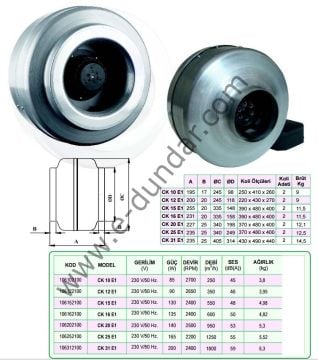

Dündar Kanal Fanı - Ölçü ve Ebat Bilgisi
|
MODEL |
A |
B |
QC |
QD |
Koli Ölçüleri |
Koli Adet |
Brüt Kg. |
|
CK 10 E1 |
195 |
17 |
245 |
98 |
250x410x260 |
2 |
9 |
|
CK 12 E1 |
200 |
20 |
245 |
118 |
220x430x270 |
2 |
9 |
|
CK 15 E1 |
255 |
20 |
335 |
148 |
390x480x400 |
2 |
11.5 |
|
CK 16 E1 |
231 |
20 |
355 |
158 |
390x480x400 |
2 |
11.5 |
|
CK 20 E1 |
227 |
25 |
340 |
198 |
370x480x400 |
2 |
12.1 |
|
CK 25 E1 |
235 |
25 |
340 |
249 |
370x480x400 |
2 |
12.5 |
|
CK 31 E1 |
235 |
25 |
405 |
314 |
430x490x440 |
2 |
14.5 |
Ölçülerimiz mm(milimetre) cinsinden verilmiştir.
Dündar Kanal Fanı - Fan Gövde ve Pervane
- Kanal tipi fanlarda yüksek derecede korozyona dayanıklı galvaniz saç gövde,
- Standartlara uygun ISO 1940 dinamik tesdi yapılmış geriye dönük kanatlı pervane,
- EN 60335-2-80 standartlarına uygun,
- Düşük Ses Seviyesi
Dündar Kanal Fanı - Motor
Yüksek verimli dıştan rotorlu motor
Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
Balansı ISO 1940 standartlarına göre alınmış rotor pervane ile uzun rulman
çalışma ömrü,
Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,*
230 V / 50 Hz Monofaze Fan motoru,**
Monofaze fanlarda termal koruma
Standartlara Uyumlu Sertifikalı Bileşenler,
IP 44 Koruma Sınıfı,
* Sadece bobin için verilmiş çalışma aralığıdır.
Motor için -20° ile +45° aralığı çalışma aralığıdır.
Diğer seçenekler için lütfen bizimle irtibata geçiniz.
** isteğe bağlı çeşitli voltaj ve frekanslarda üretim yapılabilir.
Kullanım Alanları
Kanal veya boru uygulamalarında kullanılmak üzere
tasarlanmıştır.
Aksi durumda boşta çalıştırılmak istenirse lütfen bizimle
irtibata geçiniz.!!
- Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi,
- Genel ve endüstriyel binalar,
- Depo, ambar ve antrepo alanları,
- Garaj ve umuna açık binalar,tarımsal binalar,
- Ticari seralar,
- Büyük atölyeler,
- Boyahaneler,
- Fabrikalar,
- Toz ve buharın olduğu Ortamlar,
- Endüstriyel makinaları soğutma amaçlı
(Kaynak makinaları,trafolar,kompresörler..) *
* İsteğe bağlı özel üretilir
Önemli Bilgiler
Ürün verileri kullanıldıkları yere göre teknik
değerlerde değişiklik gösterebilir.
Tüm veriler TSE ve EC normlarına göre
ölçülmüştür.
Ses seviyesi ölçümü üründen 1.5 m. mesafede
gerçekleştirilmiştir.
Tavsiye edilen kullanım ömrü 10 yıldır.
Tüm ürünler Sanayi Bakanlığınca Onaylı Garanti belgelidir.
Garanti süresi 2 yıldır.
Dündar Ev Cihazları ürünü geliştirmek amaçlı önceden
bildirmeden değişiklik yapma hakkını saklı tutar.
| Kullanım Şekli | : | Aspiratör |
| Çalışma Voltajı (V) | : | 220 ~ 230 Volt |
| Gücü (W) | : | 95 |
| Devir (RPM - d/d) | : | 2700 |
| Debi (m³/h) | : | 350 |
| Pervane Çapı (cm) | : | 11.8 |
| Montaj Deliği (cm) | : | 24.5 |
| Uzaktan Kumanda İle Kullanım | : | Hayır |
