Viko Karre Beyaz Kapaklı Topraklı Priz Çocuk Korumalı
Çerçeve Dahil Değildir.
%64 indirim
250,80 TL KDV Dahil
90,29 TL KDV Dahil
Kategori
Stok Kodu
VİKO-90967012
Marka
Marka Fiyat Listesi
209,00 TL + KDV
*90,29 TL den başlayan taksitlerle!!
Çerçeve Dahil Değildir.
VİKO KARRE KAPAKLI TOPRAKLI PRİZ ÇOCUK KORUMALI
Yenilenen ve güçlendirilmiş mekanizmayla daha güvenli ve güçlü priz çözümleri kullanıcıların yüzünü güldürüyor.
90967012 (Çocuk Korumalı)
Beyaz Renk
* Çerçeve Dahil Değildir. Ayrıca Satın Alınabilir. Çerçeve Ürün Kodu: VİKO-90960200
* Toptan Viko Karre serisi alımlar için özel fiyat isteyiniz.

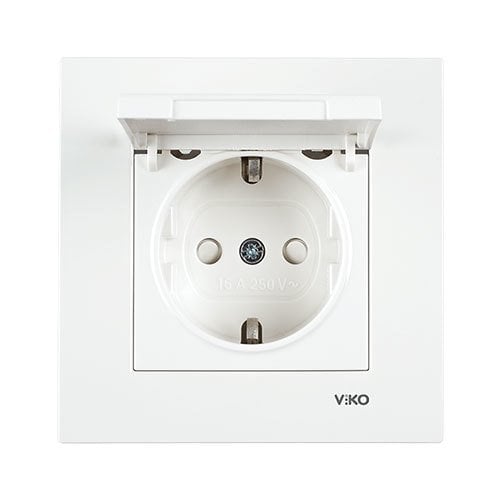

Viko Karre Kapaklı Topraklı Priz Çocuk Korumalı Ürün Görseli
Viko Karre Devre ve Bağlantı Şeması
VİKO KARRE PRİZ GRUBU GENEL KULLANMA KLAVUZU
VİDASIZ (ÇUBUK BAĞLANTI) KABLO MONTAJI
Kablo boyu (1), iletken kısmı açıkta kalmayacak şekilde 11 mm açılarak, iletken kısmı bağlantı ucu yuvasına (2), bağlantı ucu baskı parçasına (3) bastırılarak yerleştirilir. Kablo, bağlantı ucu yuvasına (2) yerleştirildikten sonra, bağlantı ucu baskı parçası (3) bırakılır ve kablo montajı tamamlanır. Kabloyu hareket ettirerek sıkı bir şekilde yerine yerleştiğinden emin olunuz.
VİDALI KABLO MONTAJI
Kablo boyu (1), iletken kısmı açıkta kalmayacak şekilde 8-9 mm açılarak, iletken kısmı bağlantı ucu noktasına (2), bağlantı ucu vidası (3) gevşetilerek yerleştirilir. Kablo, bağlantı ucu yuvasına (2) yerleştirildikten sonra, bağlantı ucu vidası sıkılarak (3) kablo montajı tamamlanır. Kabloyu hareket ettirerek sıkı bir şekilde yerine yerleştiğinden emin oluruz.
MONTAJ ŞEKLİ
Mekanizma (4), tırnak vidaları (6) gevşetilerek kasa içerisine yerleştirilir. Tırnak vidaları (6) orantılı bir şekilde sıkılarak mekanizma (4) kasa içerisine sabitlenir. Çerçeve (3), sabitlenmiş olan mekanizma (4) üzerine yerleştirilir. Priz kapağı (2) çerçeve (3) içerisine yerleştirerek kapak vidası (1) sıkılır ve montaj işlemi tamamlanır.
TEKNİK ÖZELLİKLER
- 10A, 250 V ~
- Çubuk bağlantılı / Vidalı montaj tipi
İlgili standartlara göre priz bağlantıları için kullanılan bakır kablo kesitleri;
